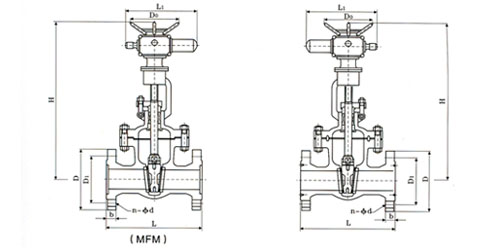

规格  主要尺寸和重量   Size Main Dimensions and Weight

DN		主要尺寸Dimensions（mm）								重量W(kg)Weight
mm	in	L	D	D1	n-φd	电装型号Electric Actuator Code	L1	D0	H
600Lb凸面法兰（RF）
50	2	292	165	127	8-19	DZW20A	590	365	810	112
65	21/2	334	190	149	8-22	DZW20A	590	365	860	128
80	3	356	210	168	8-22	DZW30A	590	365	892	200
100	4	432	273	216	8-25	DZW30A	590	365	1013	240
150	6	559	356	292	12-29	DZW60A	810	470	1250	400
200	8	660	419	349	12-32	DZW90A	830	550	1250	565
250	10	787	508	432	16-35	DZW120	830	550	1650	810
300	12	838	559	489	20-35	DZW180	870	320	1800	1150
350	14	889	603	527	20-38	DZW250	870	320	2030	1490
400	16	991	686	603	20-41	DZW350	1170	570	2250	2030
900Lb环槽法兰    自密封Self-sealing
50	2	371.2	216	95.2	8-25	DZW20A	590	365	832	200
65	21/2	422.2	244	108.0	8-29	DZW30A	590	365	880	280
80	3	384.2	241	123.8	8-25	DZW30A	590	365	905	300
100	4	460.2	292	149.2	8-32	DZW45A	810	470	1071	325
150	6	613.2	393.7	211.1	8-35	DZW90	830	550	1170	570
200	8	740.2	470	269.8	12-32	DZW120	830	550	1440	885
250	10	841.2	546	323.8	12-38	DZW180	870	320	1930	1300
300	12	968.2	610	381.0	16-38	DZW250	870	320	2259	1870
