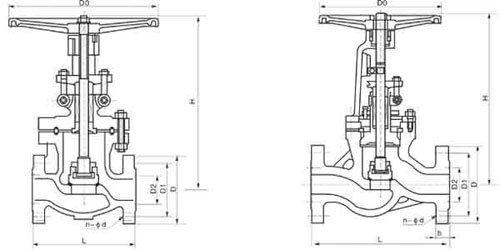

DN		600Lb 凸面法兰（RF） 主要尺寸Dimensions（mm）								重量Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0
50	2	292	165	127	92	32.4	8-19	430	200	35
65	21/2	330	190	149	100	35.4	8-22	480	250	50
80	3	356	210	168	127	38.4	8-22	530	250	60
100	4	432	273	216	157	44.4	8-25	650	350	110
125	5	508	330	266.5	186	51.4	8-29	750	350	200
150	6	559	356	292	216	54.4	12-29	850	450	230
200	8	660	419	349	270	62.4	12-32	1050	500	410
250	10	787	508	432	324	70.4	16-35	1257	600	625
300	12	838	559	489	381	73.4	20-35	1468	680	860
350	14	889	603	527	413	76.4	20-38	1623	760	1300
400	16	991	686	603	470	83.4	20-41	1816	760	1590
900Lb  环槽法兰
50	2	371.2	216	165.1	95.2	46	8-25	546	320	65
65	21/2	422.2	244	190.5	108.0	49	8-29	597	360	81
80	3	384.2	241	190.5	123.8	46	8-25	711	440	114
100	4	460.2	292	234.9	149.2	52	8-32	781	500	214
150	6	613.2	381	317.5	211.1	59	8-35	1240	630	495
200	8	740.2	470	393.7	369.8	64	12-35	1520	710	890
